La ligne de transmission, calcul et réalisation.

[Jean-Paul]

Bon tout est collé, le problème avec le panneau démontable c'est que la mesure de la bouche changeait à chaque démontage remontage. Inconvénient c'est que l'on ne peut plus ajouter ou retirer d'absorbant.

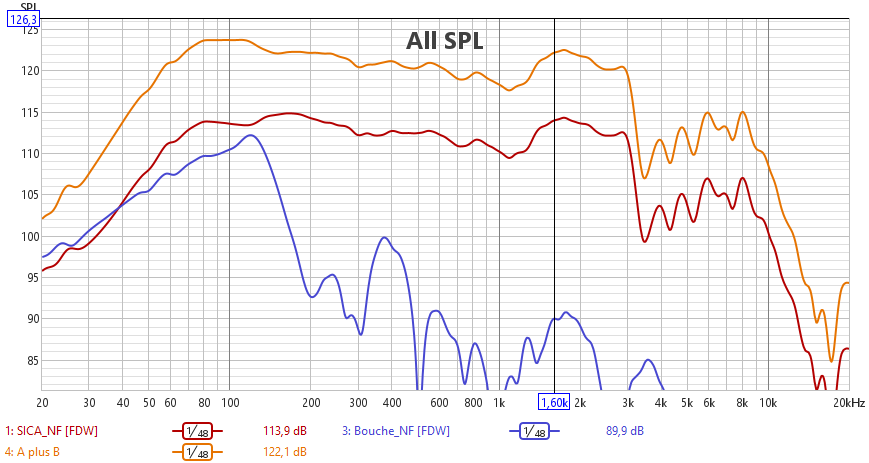

Mesure en champ proche de la bouche et des HP en champ proche et la somme.

[img]http://[/img]

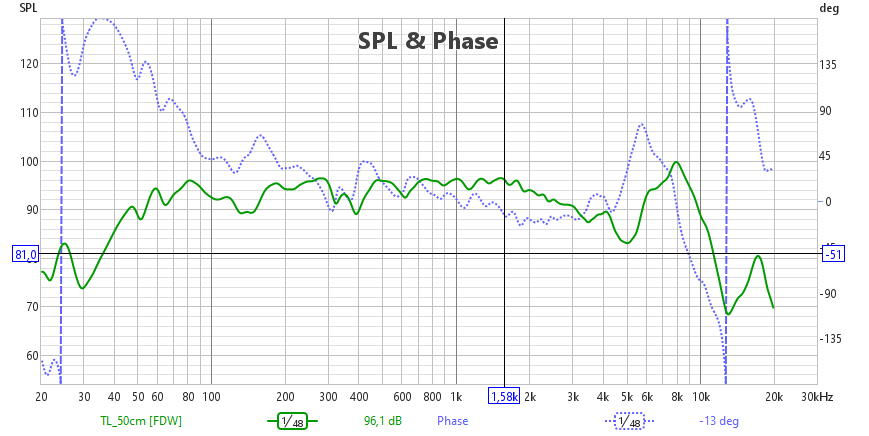

Mesure à 50 cm

[img]http://[/img]

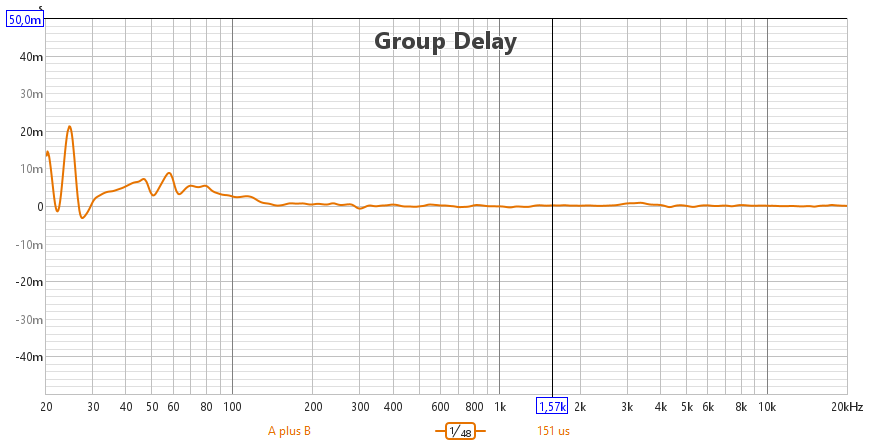

Le group delay

[img]http://[/img]

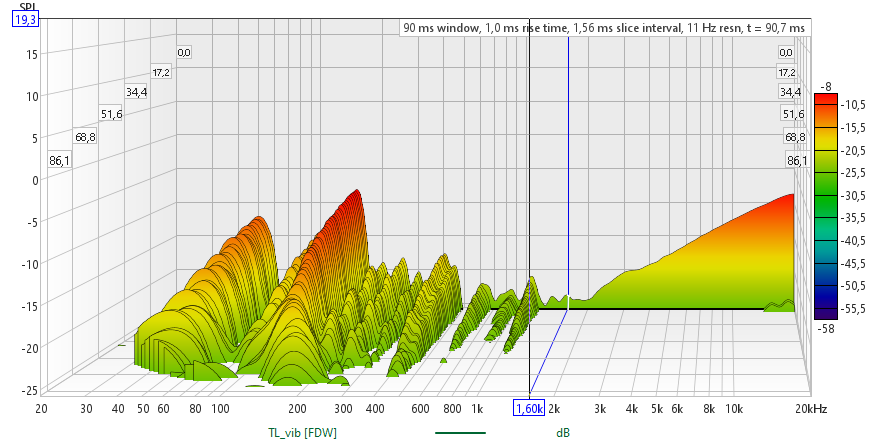

J'ai refait les mesures de vibrations sur les côtés de l'enceinte avec les deux woofers en marche:

[img]http://[/img]

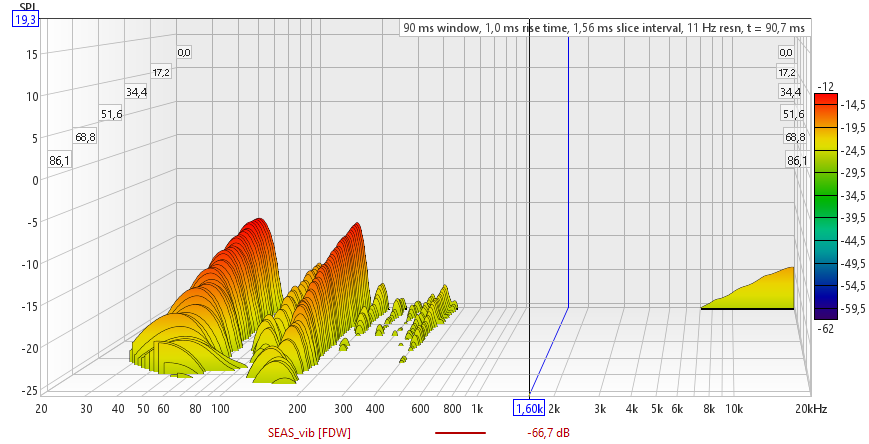

Si je compare avec mes monitors SEAS avec des parois amorties par du bitume, mesurées dans les mêmes conditions

[img]http://[/img]

C'est moins bien, mais en fin de compte pas si mal. A voir finies avec le filtre.

C'est un peu compliqué à mettre au point quand même. Sur les voix ce n'est pas encore ça. Ça ne vient pas du tuyau faut que je cherche.

Jean-Paul

[Souriskewitz]

Elles sont clairement bien les mesures des vibrations, c'est moins bien mais difficile de faire mieux que les monitors en même temps.

[Jean-Paul]

Oui ce n'est pas si mal, on verra quand j'aurais fait le filtre.
J'ai résolu le problème sur les voix, c'est simplement, et comme souvent, un problème de densité de mouse derrière les HP. Celle que j'ai utilisé me semblait bien légère.
Je vais attendre de faire le filtre pour tirer des conclusions, ça change de mes petits monitors BR que j'ai mis à côté.
Voir même faire la même enceinte en BR avec les SICA pour comparer.

Jean-Paul

[Jean-Paul]

Du coup j'ai refait la même enceinte mais en bass reflex. Si on veut comparer avec la ligne de transmission autant faire comme ça.

[img]http://[/img]

[img]http://[/img]

[img]http://[/img]

Ce sera accordé au même niveau 45Hz environ.

A suivre.

[Souriskewitz]

Ça c'est top ! Un vrai comparatif à Hp identiques. Je pense que ce sera le premier retour du genre que je lirai !

Vivement la suite

[Jean-Paul]

Ah ça va être le premier, c'est sûr. Déjà pour trouver des mesures de ligne de transmission c'est quasiment mission impossible.

Jean-Paul

[rastabill]

Tu es entrain de nous dire que tu auras les deux  prête à être utilisé quasiment sans délais.
La mémoire auditive nous joue des tours.

Si ce nest pas le cas il faut que tu enregistre.... Je suis prêt

[Jean-Paul]

Euh ...Quasiment sans délai, non. Il me manque du câble pour les HP du BR, je n'ai pas fait le filtre, pas collé le baffle. Il me reste du boulot.

Mais ne t'inquiète pas, tu les écouteras
Un BR et une ligne de transmission.

Jean-Paul

[nono56]

Bonjour, en effet ce test est très intéressant pour enfin avoir un avis fondé sur du comparatif fiable, avec le BR, mettre en lumière l'erreur de vouloir accordé trop bas

[Jean-Paul]

Bonjour.

Les images ont disparu, c'est Casimages l'hébergeur qui est en rade. Ça arrive parfois chez eux, j'espère que ça va revenir assez vite.

En attendant j'ai fait le filtre, modifié le filtre. Le médium à dôme CIARE HM500 a une distorsion énorme d'origine, j'ai changé l'absorbant d'origine à l'intérieur du dôme et c'est revenu à des valeurs acceptables. Surtout à l'écoute.

J'ai fait les mesures de la ligne de transmission. Je les poste dès que ça marche chez Casimages.
Il n'y a plus qu'à faire le bass reflex

Jean-Paul
