des capa pour mes kappa ?

[Jean-Paul]

3,5mH !!!!!!  bonjours les dimensions


y aurait il un avantage  a passer à une self à air

Vu la valeur non, tu n'entendras pas de différence ou alors bien subtile.
Sans compter le prix. 3.5mH ce n'est pas normalisé.

[aberto]

salut a tous
ce genre la n'est pas mal en BS140
https://www.lautsprechershop.de/hifi/mun...aui_fr.htm
et pour les plus fortunes il y a les BS180

[nono56]

Bonjour , oui , double erreurs

samsung clavier azerty
Il y a 2 L5 ! ,devrait s' appeller L8 , valeur 3.5
C17 ,même valeur que C12 au-dessus
Et ça fait 25 ans que ça dure!!

---

NARD, tu pourrais refaire la simu avec les bonnes valeurs?

---

Oui ,une bonne ferrite convient

[Nard]

Oui, la voici, avec self 3,6 mH et toujours 100 uF (j'ai essayé avec 20 uF mais ça n'est pas bon) :


Cette fois, les deux pics disparaissent et l'impédance est plus stable. Par contre, coupures à 120 Hz et 1, 05 kHz.

Ça paraît bien meilleur

[Jean-Paul]

C'est curieux la self 3.5mH avant la 1.5mH pour un 3éme ordre.
Si tu les inverse ça donne quoi?

[Nard]

Ça résonne

[Jean-Paul]

Pas bon.

[Nard]

Non, effectivement !
Par contre, comme tu disais, c'est du 3e ordre, par conséquent, je me suis planté sur les fréquences de coupure, qui adviennent lorsque la phase passe à 3 x 90/2 = 135°
C'est donc plutôt autour de 150 Hz et 850 Hz (sur la simu précédente, avec les selfs dans le bon ordre)

[nono56]

En effet la valeur  3.5 n'est pas normalisée
Faisable en débobinant une 3.9
Ou coupler 2 bobines

Montées //,il se peut que la valeur résultante diffère un peu de la somme théorique
Quelqu'un est-il en mesure de réaliser la mesure pour vérif?

[gonzo]

les amis

excusez si je fais court ,pour l 'instant

mais , pas de souci concernant la valeurs de la self
comme pour d' autre que j ai du mettre en place , j'utilise un petit appareil  de mesure pour atteindre la bonne valeur en débobinant progressivement la self

pour le coup , j'utiliserais une de 3,9 mH

ps

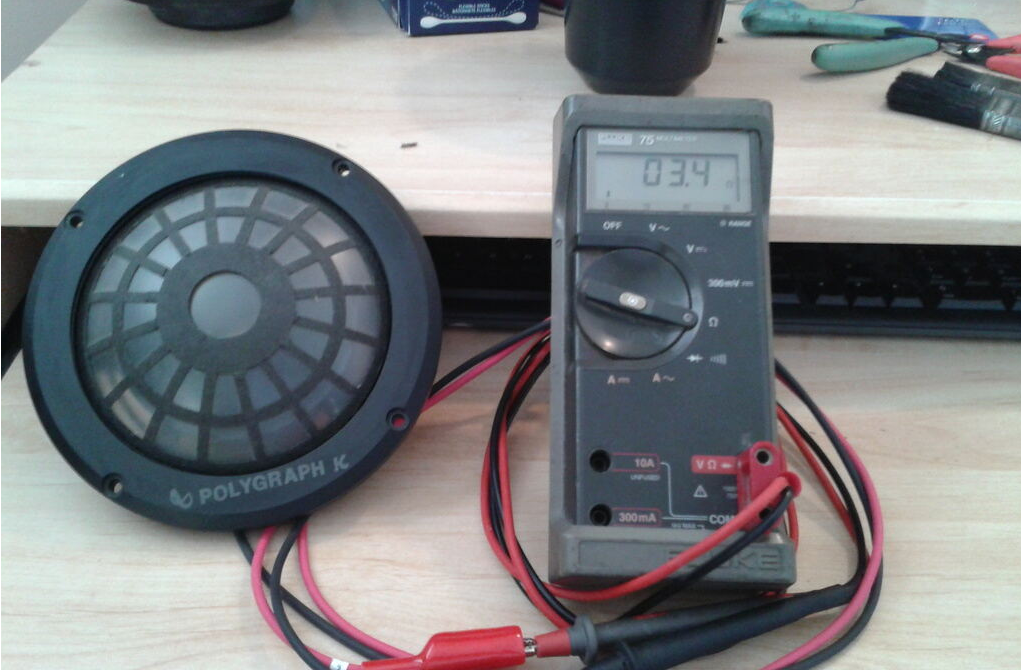

je ne sais pas si c 'est vraiment utile ,mais le hp (Polygraphe ) à une resistance de 3,4 ohms



à+
jp
