En clock ... Tin tin tiiiiiin...

[KIKIWILLYBEE]

Thx. Sir. ’!

[Jef Paris]

Une petite question pour Jean-Luc,
La performance de bruit de phase de la clock Watt Cat à -118dBc/Hz à 1Hz, est ce pour la version de base ou la version améliorée, avec alimentation Lynx, condos Lefson, etc. ?

[Benjithom]

Je possède l'horloge WattCat avec alimentation intégrée et j'en suis très content.
L'alimentation et ses options n'améliore pas le bruit de phase.

[jean-luc]

Salut Jef,

Sur la question “base vs version améliorée (Lynx / Lefson / Lundahl)”, le point clé est simple : le vrai curseur de performance (bruit de phase/jitter) reste d’abord l’OCXO lui‑même (architecture, niveau de tri, specs à 1 Hz / 10 Hz).

L’alimentation et ses options améliorent surtout les conditions de fonctionnement (pollution secteur/bruit injecté, propreté globale), mais ne changent pas le bruit de phase intrinsèque de l’oscillateur.

Voici une lecture plus visuelle (format post forum, pro, sans tableau trop large) avec les bruits de phase publiés pour chaque piste :

OCXO “au-dessus” — Bruit de phase (dBc/Hz)

Microchip / Vectron OX‑049 (10 MHz, 12 V, sinus 50 Ω)

• ✅ 1 Hz : −120

• ✅ 10 Hz : −145

• ✅ 100 Hz : −160

• ✅ 1 kHz : −163

• ✅ 10 kHz : −165


(Source : datasheet OX‑049)

Morion MV89 (DOCXO double four) — valeurs typiques données pour 5 MHz

• ✅ 1 Hz : −105

• ✅ 10 Hz : −130

• ✅ 100 Hz : −145

• ✅ 1 kHz : −150

• ✅ 10 kHz : −155


(Source : datasheet MV89)

Xtalong Ultra‑Low Phase Noise OCXO (5 V ou 12 V, sinus/carré)
Chiffres mis en avant :

• ✅ 1 Hz : −120

• ✅ 10 Hz : −145

• ✅ 1 kHz : −168



Table détaillée (indiquée “sortie 100 MHz”, selon catégories) :

• Offset 10 Hz : −108 / −145 / −135

• Offset 100 Hz : −138 / −155 / −145

• Offset 1 kHz : −168 / −160 / −155

• Offset 10 kHz : −180 / −165 / −160


(Source : fiche Xtalong)

[Jef Paris]

Ok, merci Jean-Luc pour ces informations.
Je comprends de fait, qu’au 1er ordre, c’est l’Oscillateur et sa techno qui feront l’essentiel de la performances finale.
Cette horloge serait connectée au symétriseur Watt Cat que je possède déjà, donc a priori avec un secteur plutôt propre.

J’ai contacté par email Watt Cat afin de lui préciser mon besoin et de voir ce qui serait possible, surtout dans un format compact (faute de place) avec alimentation Intégrée.

[Nard]

Bonsoir Jean-Luc, tous,

Certes, le plus important, c'est l'oscillateur, et on peut dire aussi que son environnement ne modifie pas son bruit de phase "intrinsèque".

Mais il n'en va pas de même de son bruit de phase résultant, le seul qui compte en pratique. Les perturbations de l'alimentation perturbent le signal d'horloge et se retrouvent directement dans le bruit de phase.

De la même façon, les chocs mécaniques et même thermiques.

Il y a plein de docs là-dessus mais c'est assez trapu. Ici, un exemple simple avec injection d'un signal 50 kHz sur le courant d'alimentation :
https://www.signalintegrityjournal.com/b...at-matters

[alfachris]

@Jef Paris.......pour le moment c'est confidentiel...horloge d'un nouveau concept fabriquée par un ami forumeur doué (de ce forum).....on en parlera le moment venu
Mercredi je dois récupérer le Rose RS130 de mon ami Nicolas, qui me le laisse en pension pendant ses 15 jours de vacances....je le comparerai au C19 B que j'ai actuellement sur la même horloge Million V v2.....Je connais très bien le Rose, puisque je l'ai possédé, mais je n'ai jamais fait de confrontation avec le C19....
Si le Rose est vraiment supérieur, j'en rachèterai un ou bien un Matrix Audio NT-1 qui m'intrigue pas mal......Si le C19 est égal au Rose, j'économiserai des sous, et je ferais juste tweaker le C19

[Jef Paris]

@Alfachris : toujours sur les bons coups!
Je vais suivre ce fil avec intérêt…

[Jef Paris]

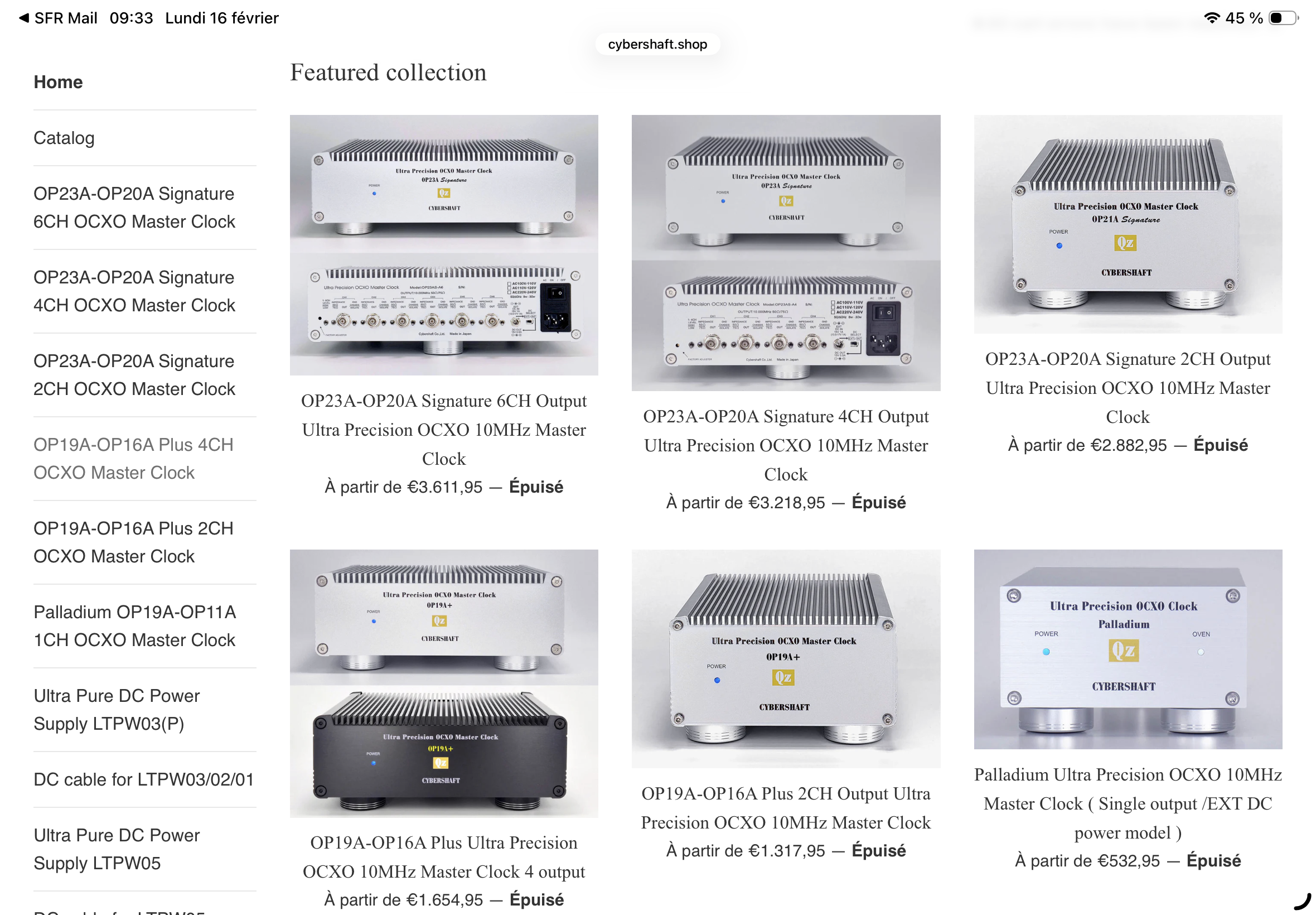

J’avoue que j’ai un peu de mal à comprendre le site de Cybershaft.
Ils parlent de nouveaux produits mis en ligne à partir du 10 février 2026, mais quand on regarde le catalogue en ligne, tous les produits semblent épuisés et rien de nouveau a priori.
Y-a-t-il une raison à cela ? Sont ils en retard sur leurs nouveaux produits ?

[KIKIWILLYBEE]

Bonjour Jef.,

Svp,
Pour cause de son mode de production et d’un mode de tris logiquement long , la production de Cybershaft a été toujours discontinue, si vous souhaitez passer une commande il faut penser a une communication avec Kenji. , est souvent savoir être patient….
…
Bien à vous,
Cor
