Où placer l'évent ?

[Vacuum]

Les bons vieux calculs à la main des enceintes bass-reflex.

[Fred-ql]

J'ai oublié d'indiquer que la disposition de l'évent dépend surtout de la possibilité technique de le mettre. Les calculs / simulations donnent une longueur et un diamètre (en respectant les caractéristiques de vitesse) et il faut faire avec.

Ce qui entraine que les choix de position ne sont pas pléthore.

[Jean-Paul]

Ça se calcule. Avec la position du woofer et de l'évent.

.[img][/img]

On trouve le détail du calcul ici:
https://www.sciencedirect.com/book/monog...ransducers

[Fred-ql]

La courbe parle de Bass reflex (avec évent) ou d'une baffle infinie (sans évent) ? Dans tous les cas, je ne trouve aucune dimension, aucun positionnement sur cette courbe.

[Jean-Paul]

Effectivement il n'y a que la courbe. J'ai fait un soft pour utiliser le calcul de Beraranek et Tim Mellow:
https://forum-hifi.fr/thread-31792.html

[gonzo]

Salut Laurent

Néanmoins, j'ai fabriqué un jeu de coude pour l'évent de mon caisson de graves et ça fonctionne plutôt bien, très critiqué tout de même par beaucoup de passionnés, le soucis c'est que l'on a pas de jauge entre tous, tu me diras il reste les mesures pour confirmer, et je te dirai éventuellement que non, l'écoute reste, elle par contre.

ben ...je dois t' avouer que je n 'ai pas connaissance de"" souci"" possible quant l 'on doit utiliser un coude pour pouvoir mettre en place son évent
à la condition que l 'on a bien prêter attention à ces dimensions pour l' inclure dans le calcul de l 'évent

de souvenir , sa longueur correspondante à un tube droit est ,la moyenne de  son plus grand périmètre et son plus petit
( mesures ou calculs des périmètres intérieur du coude , cela va de soit )

Les bons vieux calculs à la main des enceintes bass-reflex.

ouaip!!!

utilisant le seul site dispo à l 'époque
pour réaliser mes caissons de basse , avec une précision proche du millimètre  pour les dimensions du volumes de charge et de l 'évent que je désirais absolument  du type laminaire débouchant proche du hp ; cela en tenant  compte de leurs dimensions externe pour pouvoir les intégrés , les cachés à la vue , dans mon ""meuble "" hifi pour une question aussi d esthétisme
( ma Gonzesse m' appel parfois ""Monk ""  )

malgré avoir été  sûr de moi ,à chaque fois , j'ai du recommencé 3 fois entièrement mes caissons   pour que cela me convienne à l 'écoute

à l' heure actuel , je pense que cela serais plus facile des réaliser la chose   via de multiple infos dispo sur le sujet ainsi que  divers simulateurs  possible
comme ceux de Jean Paul

J'ai oublié d'indiquer que la disposition de l'évent dépend surtout de la possibilité technique de le mettre. Les calculs / simulations donnent une longueur et un diamètre (en respectant les caractéristiques de vitesse) et il faut faire avec.

Ce qui entraine que les choix de position ne sont pas pléthore.

Fred
à mon  avis , d 'après mes humbles connaissances
je peux concevoir que sur un caisson de basse que l' influence du placement de l 'évent n' est pas vraiment primordial
mais ,je pense  par exemple , que  sur des enceintes deux voies , qui peuvent disposer de pentes d 'atténuations pour le raccordement plutôt douce , que cela peut avoir une influence   notable , perceptible  à l 'écoute
( à la vue de la vidéo  mis précédemment à dispo avec  les différents niveaux d'  harmoniques constatées selon les emplacements de l 'évent )

à+
jp

[Fred-ql]

Fred
à mon  avis , d 'après mes humbles connaissances
je peux concevoir que sur un caisson de basse que l' influence du placement de l 'évent n' est pas vraiment primordial
mais ,je pense  par exemple , que  sur des enceintes deux voies , qui peuvent disposer de pentes d 'atténuations pour le raccordement plutôt douce , que cela peut avoir une influence   notable , perceptible  à l 'écoute
( à la vue de la vidéo  mis précédemment à dispo avec  les différents niveaux d'  harmoniques constatées selon les emplacements de l 'évent )

à+
jp

L'évent n'a d'utilité que pour les graves. Par là, je pense que pour un caisson ou une deux voies, les calculs doivent être rigoureusement identiques.

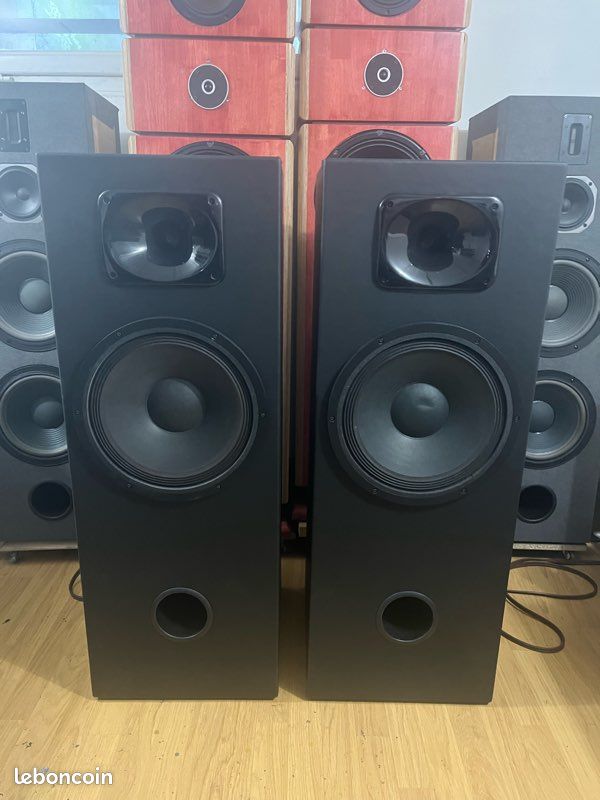

Dans mon cas, j'ai monté les évents le plus proches possible du HP mais pas mal d'enceintes ont des évents éloignés.

[gonzo]

L'évent n'a d'utilité que pour les graves. Par là, je pense que pour un caisson ou une deux voies, les calculs doivent être rigoureusement identiques.

oui , ok Fred
évidement ......

possible que je ne me suis pas parvenu à me faire comprendre

je ne  parlais pas spécialement de calcul de l' évent , mais plutôt de ces possibles influences ,notable , vis à vis de son  positionnement dans certain cas .
comme par ex , d'écrit auparavant

cela en sachant que sur une deux voies ,que  le hp grave qui a aussi en charge de reproduire la gamme de frequence medium
et que toutes les caractéristiques du hp utilisé vont influer aussi sur ce registre medium  .
caractéristiques  ,comprenant  une certaine adaptation à  son  volume de charge et aussi à son évent associé et , je pense aussi possiblement dû  son placement

cela à la vue des influences   mesurées  dans ce registre medium  sur cette vidéo^^

[Vacuum]

Salut Laurent

Néanmoins, j'ai fabriqué un jeu de coude pour l'évent de mon caisson de graves et ça fonctionne plutôt bien, très critiqué tout de même par beaucoup de passionnés, le soucis c'est que l'on a pas de jauge entre tous, tu me diras il reste les mesures pour confirmer, et je te dirai éventuellement que non, l'écoute reste, elle par contre.

ben ...je dois t' avouer que je n 'ai pas connaissance de"" souci"" possible quant l 'on doit utiliser un coude pour pouvoir mettre en place son évent
à la condition que l 'on a bien prêter attention à ces dimensions pour l' inclure dans le calcul de l 'évent

de souvenir , sa longueur correspondante à un tube droit est ,la moyenne de  son plus grand périmètre et son plus petit
( mesures ou calculs des périmètres intérieur du coude , cela va de soit )

Les bons vieux calculs à la main des enceintes bass-reflex.

ouaip!!!

utilisant le seul site dispo à l 'époque
pour réaliser mes caissons de basse , avec une précision proche du millimètre  pour les dimensions du volumes de charge et de l 'évent que je désirais absolument  du type laminaire débouchant proche du hp ; cela en tenant  compte de leurs dimensions externe pour pouvoir les intégrés , les cachés à la vue , dans mon ""meuble "" hifi pour une question aussi d esthétisme
( ma Gonzesse m' appel parfois ""Monk ""  )

malgré avoir été  sûr de moi ,à chaque fois , j'ai du recommencé 3 fois entièrement mes caissons   pour que cela me convienne à l 'écoute

à l' heure actuel , je pense que cela serais plus facile des réaliser la chose   via de multiple infos dispo sur le sujet ainsi que  divers simulateurs  possible
comme ceux de Jean-Paul.

à+
jp

Bonsoir Amigo !

Je sais que faire des coudes pour une enceinte bass-reflex est déconseillé, par contre un caisson de graves fonctionne souvent sous 150 Hertz, quelque chose de grave, pour une enceinte dont les boomers-médiums peuvent recouper le 8-900 Hertz il vaut mieux un évent droit pour un effet propre, j'entends par là éviter les bruits de turbulences.

Mon caisson de basses reste assez sensible quand je le pousse à fond sur des partitions très graves, c'est juste pour savoir jusqu'où il peut aller. En utilisation normale il est propre. Je le coupe à 40 Hz et le filtre actif coupe à 75 Hz environ à -12dB donc je ne l'entend pas, pour les coudes de l'évent, il ne pose pas de problème à ces fréquences.

J'ai appris beaucoup de choses à partir de 2003 où j'étais encore à droite et à gauche concernant les enceintes, j'ai fait beaucoup de bêtises à l'époque mais aussi des réussites, caisson de graves etcaetera, les enceintes c'était pas ça !

Je l'avais eu gratos à l'époque :



Ça ne nous rajeunit pas !

Pour le calcul des évents de mes enceintes il n'y a pas si longtemps j'avais demandé à François Horvat s'il pouvait calculer mes évents sur winisd et il était tombé sur 16 cm avec le volume du Cab et le diamètre de l'évent.

Je voulais vérifier ! J'ai utilisé mon outil de calcul ci-joint et je suis tombé sur 14 cm, ce que j'ai appliqué :



Maintenant je profite !

Bonne soirée à toi mon Ami !

Ps : je t'ai posé une question sur le thread des résistances

[Fred-ql]

De mémoire, les calculs de la photos me paraissent insuffisants pour définir quelques chose car il n'est pas présent la puissance du HP, le X max, le calcul de la vitesse de l'air, ...

Il est impossible de définir un évent sans quelques unes des valeurs précédentes ...
