Kit préampli phono - Shure M-65

[Gelan]

Bonjour,

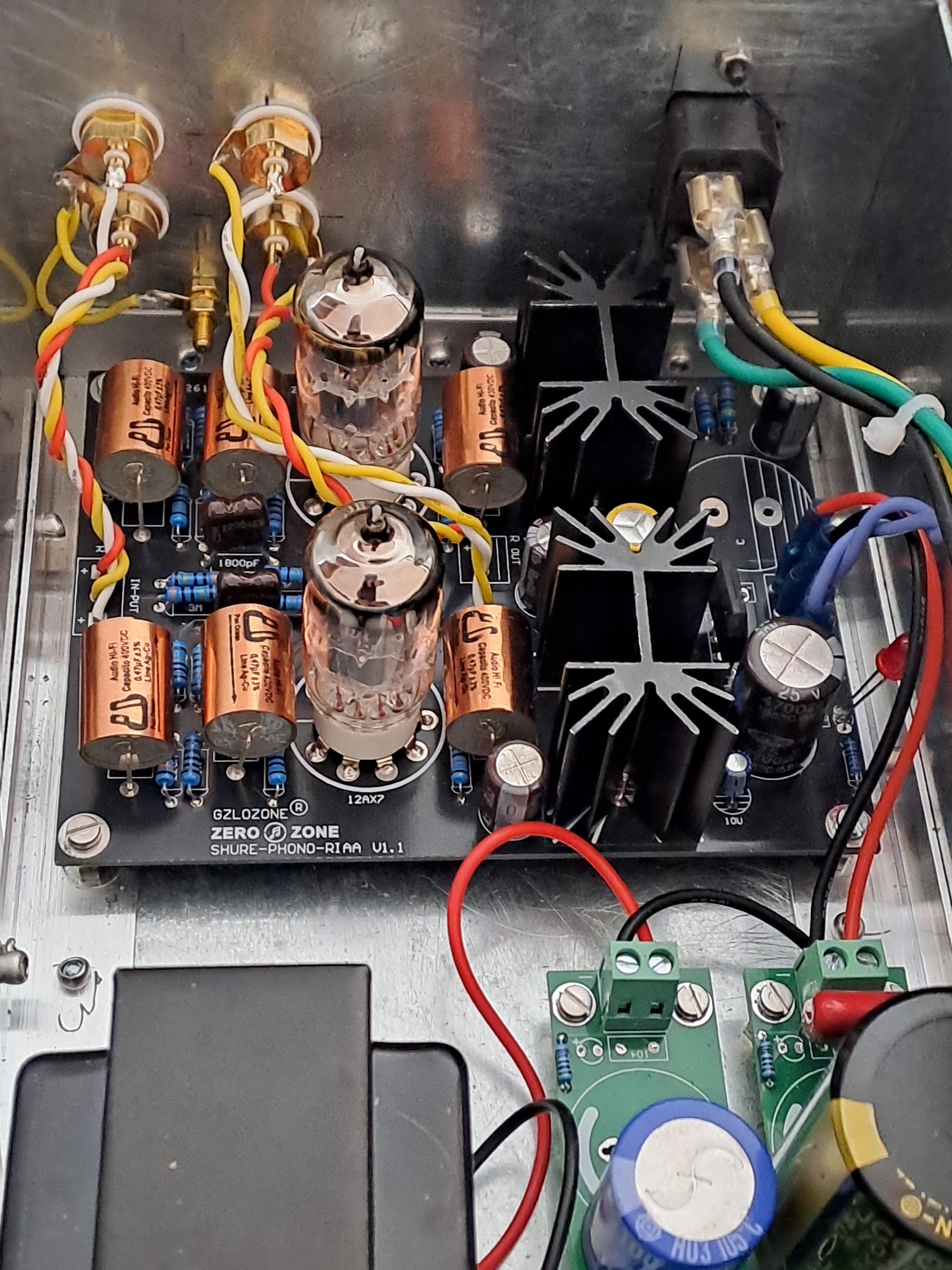

Pour les curieux, voici la présentation d’un préampli phono Shure M-65, basé sur un petit kit chinois de Zero-Zone.

C’est après avoir lu un post sur Lenco Heaven et les les liens auxquels il renvoie que je me suis décidé.
Ce montage a fonctionné du premier coup et est plutôt très silencieux..

La qualité sonore a l’air d’être au rendez-vous, mais c’est un peu tôt pour me faire une réelle opinion.

Je me suis rendu compte que mon multimètre n’est pas assez précis pour des mesures exactes des très faibles valeurs des condensateurs  Kit préampli phono - Shure M-65 1f615 .

J’ai utilisé pour la correction RIAA des condensateurs Mica argentés Cornell Dubillier (USA) et Styroflex (dont je ne connais pas le fabricant), en fonction des possibilités d’approvisionnement. Les tubes sont des JJ.

Voilà, voilà… Il ne reste plus qu’à écouter, et si tout va bien, à mettre au propre.

[Fidel Costar]

Zéro Zone, ca ne fait peut-être pas très sérieux comme nom, mais ils font du bon matos. J’ai un de leurs préamplis (ligne) qui est une copie de circuit conrad johnson. Si on remplace les tubes chinois d’origine par des ECC83 Philips de la bonne époque, ça sonne drôlement bien pour un prix quasiment dérisoire.

[Gelan]

On est d'accord  .

[Gelan]

Terminé...

[JosephN]

Salut,
Très jolie finition félicitations

Il serait intéressant de savoir a combien ça t'est revenu au total

Enjoy

[Gelan]

Difficile d'évaluer précisément car je disposai de certains composants.
Carte 30 €
Bouton 5 €
Connecteur 3 €
Condensateurs 32 €
Self 23 €
Circuits alimentations 9 €
RCA 6 €
Transformateur 35 €
Tubes 50 €
Condensateurs mica 22 €

A la louche :
Le reste fil, prise IEC, inter, led, les pieds, la visserie, etc 40€
Le bois, le placage, la tôle, la colle, le vernis... 60 €

Donc on arrive à 324 € en poussant le bouchon selon les approvisionnements 400 € maxi.

Rapport qualité/prix strictement imbattable sans compter le plaisir du montage...

A l'écoute, c'est tout simplement très attachant et ça délivre de la musique, peut-être même de l'émossions... C'est peut-être un vieux circuit dépassé mais quelle classe ! D’où le mythe...

Il semble particulièrement sensible aux câbles de liaisons en entrée.
Seul inconvénient l’impédance de sortie qui est élevée et parfois inadaptée au matériel moderne. Chez moi il passe par mon pré-ampli Cary (diy) donc ça va...

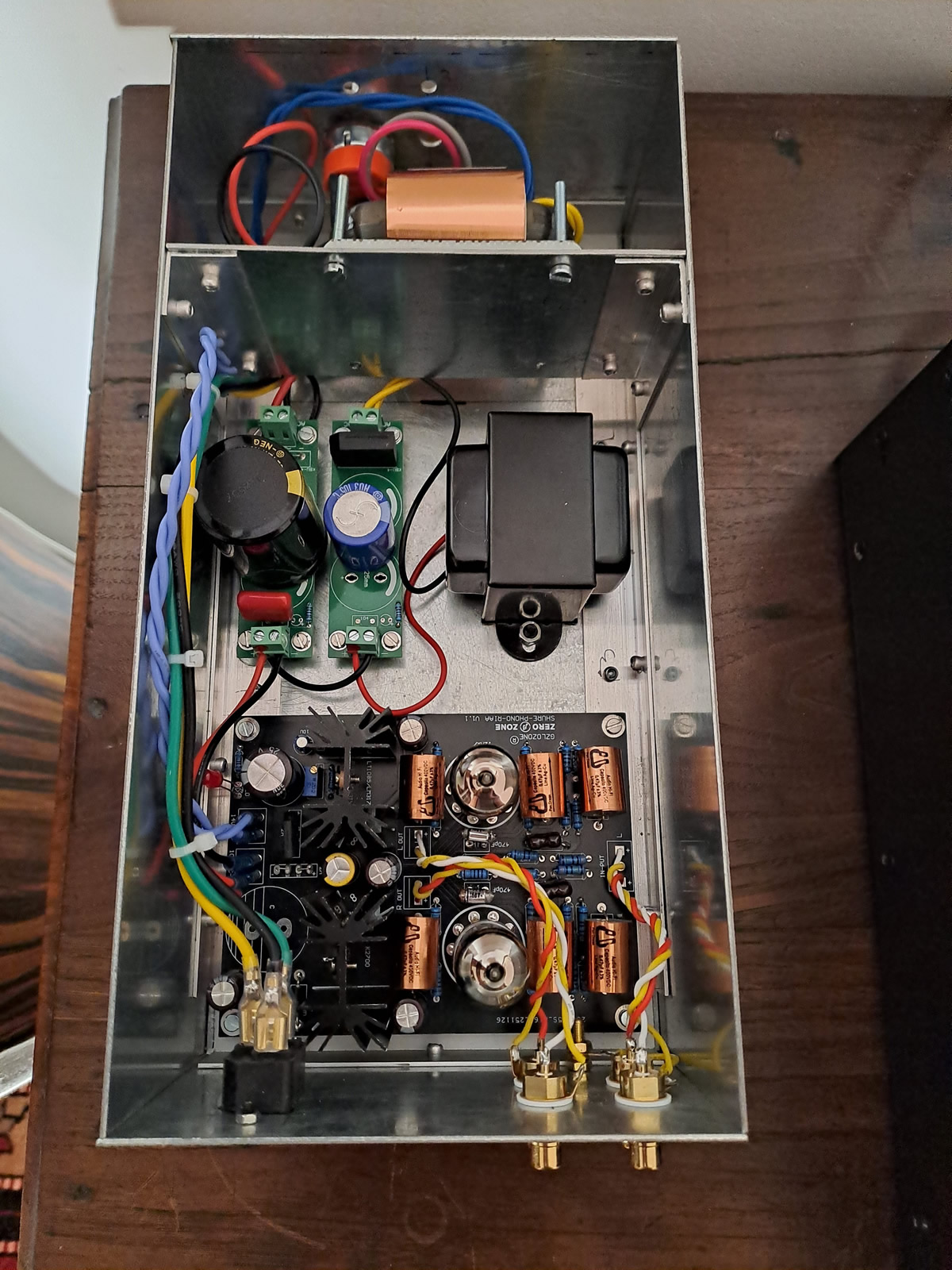

Configuration actuelle.

0V (masse) séparée de la terre. Coffret relié à la terre.
0V relié ou pas à la terre par inter via un condensateur et une résistance en parallèle.
Ecran de blindage vers la prise IEC qui a été décalé au maximum.

Reste à retarder de façon significative l'arrivée de la haute tension, le temps de laisser les tubes chauffer.

Voilà, voilà...
