Enceintes en forme de boule, en bois, résine et impression 3d

[Akito]

Bonjour a tou(te)s

Nouveau projet, des enceintes en forme de boules que je vais réaliser en bois et résine, surmontées de pavillons tractrix en impression 3d et resinees.
Pour le moment j’ai dessiné le projet, les spheres sont en cours de realisation, il n’y a plus qu’a...

Eh oui je fais ca dans mon salon.

Côté hp j’ai opté pour un b200, c’est une legende. Côté moteur le choix n’est pas encore arrêté.
Amplification par des amplis en classe d, un par haut parleur, correction dirac live et filtrage assurés par minidsp

L’image ci-dessous a été générée par ia,conforme sau projet.

---

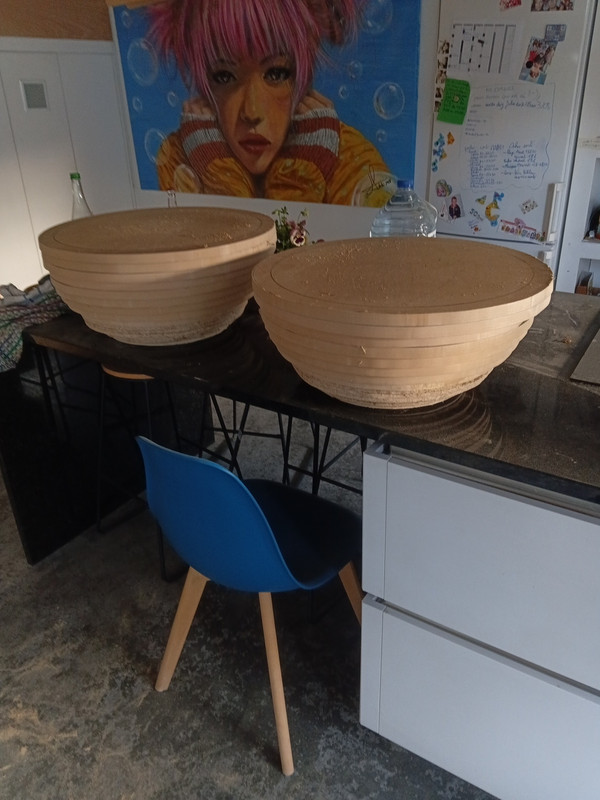

Et je ne résiste pas a l'envie de poster les premières images des cercles en bois qui vont constituer la structure, decoupe d'anciennes tables de pîng pont a la scie sauteuse :



Je posterai plus de détails plus tard dans la journée (conception, mise au point des horn, calcul de boules, techniques, fichiers 3d, etc)

[hug!]

Elles sont magnifiques

[Akito]

Suppression de la citation

Merci

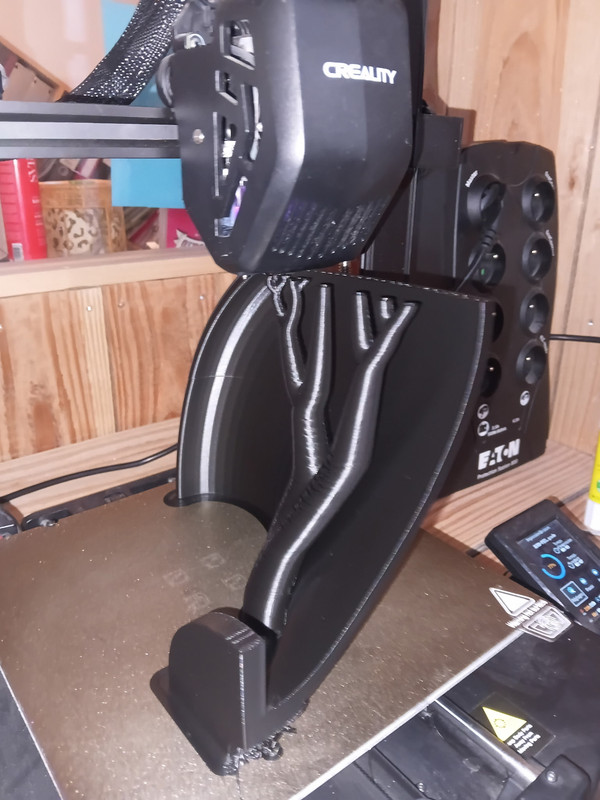

En parallèle de ca impression des quart de pavillons.


Courbe exponentielle, coupure a 1500 hz. Profil tractrix.
Gmsh et hornresp utilisés.

[blackfinger974]

Super initiative !
Totaldac a récemment sorti une enceinte "boule".

Bon courage pour la suite !

[Akito]

Suppression de la citation

Je n’ai pas trouvé ses enceintes, tu aurais un lien par hasard ?

[Jean-Paul]

[quote="blackfinger974" pid='941143']
Je n’ai pas trouvé ses enceintes, tu aurais un lien par hasard ?

https://vumetre.com/totaldac-revoit-sa-c...e-balloon/

[Akito]

elles sont magnifiques, pas sur que j’arriverai a ce niveau de rendu.

[rastabill]

Beau projet... Deux petites question comment fait tu pour le ponçage des tes boules pour qu'il soit bien régulier ?
Quel HP pour le haut ?

[Steph44200]

Bonjour Akito,

Quand tu réponds au message situé juste au dessus de ta réponse, il est préférable de ne pas utiliser le bouton « Citer » qui inclus automatiquement le message d’origine dans ta réponse (ce qui alourdit inutilement le post), mais plutôt les cases « Nouvelle réponse » ou « Réponse rapide ».

Merci

L'équipe de modération

[Akito]

Bonjour rastabill, pour le poncage, j’utilise une ponceuse excentrique pour dégrossir et une cale a main faite sur mesure pour épouser la forme de la boule pour affiner. Remplissage entre les cercles a la résine epoxy puis pâte a bois avant la finition en plâtre fibré puis enduit lisse.
Ensuite couches de peinture epoxy et peinture finish a la bombe.

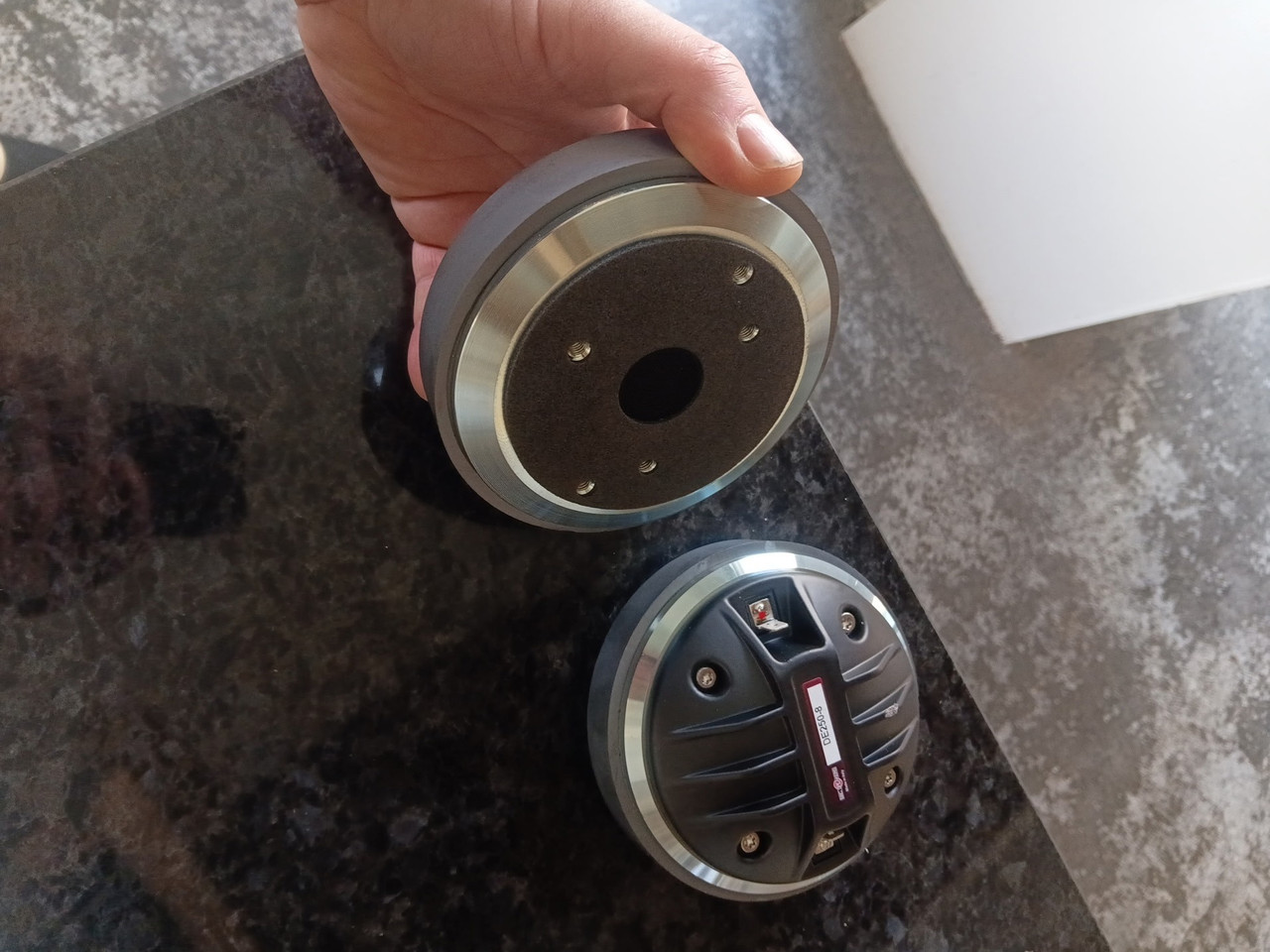

Pour ce qui est du moteur, j’ai en stock des B&C DE250
Pour les large bandes des visaton b200.



Je rajouterai un caisson de basse pour couvrir les fréquences entre 20 et 80 hz. Mais pour l’instant je n’ai pas encore étudié la question. Mais le caisson prendra certainement la forme d’une table basse pour qu’il s'intègre au mieux.

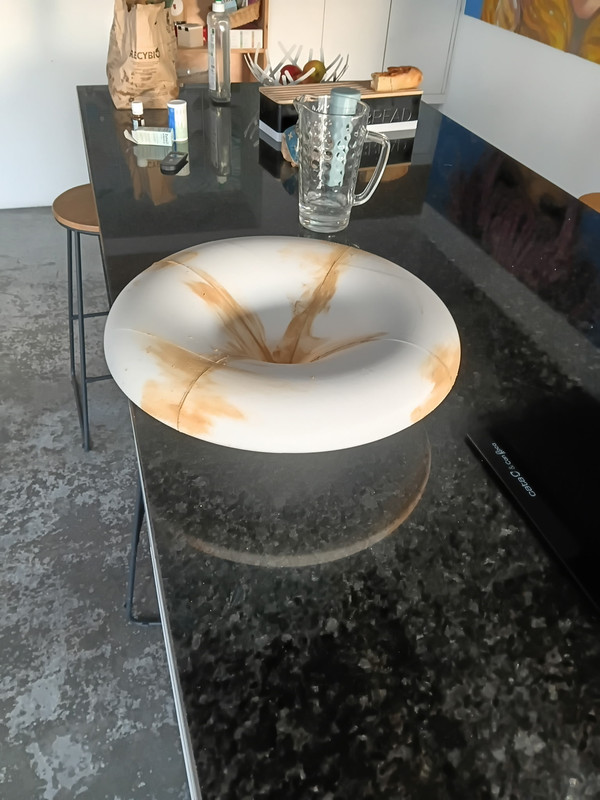

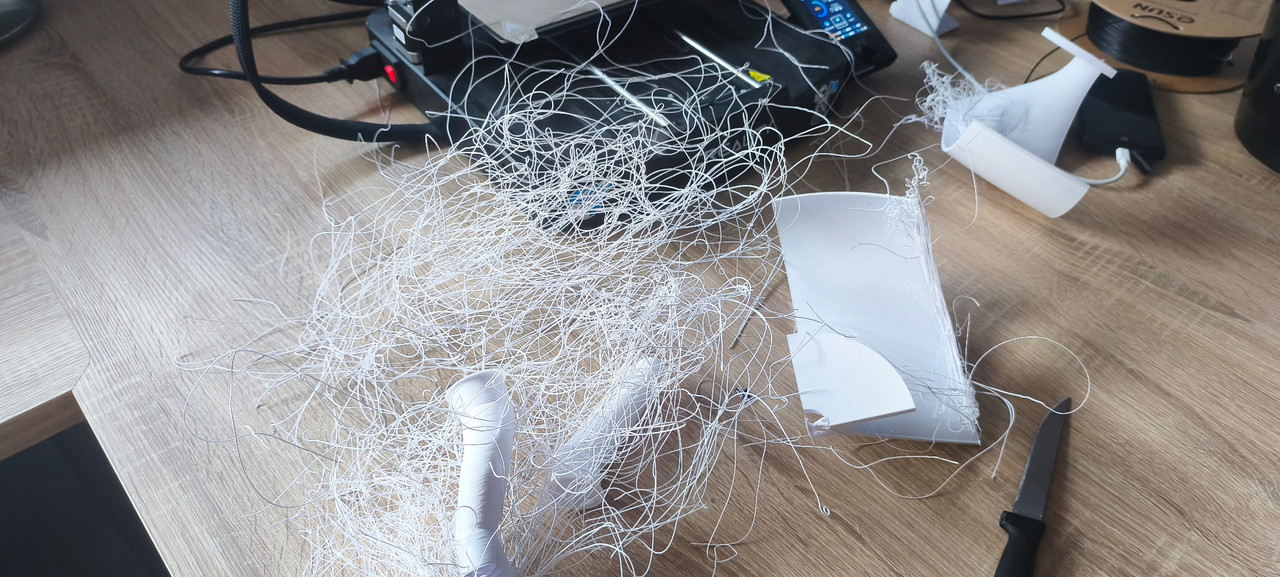

Plusieurs erreurs ont ete commises durant l’impression des pavillons avant de trouver le bon réglage.

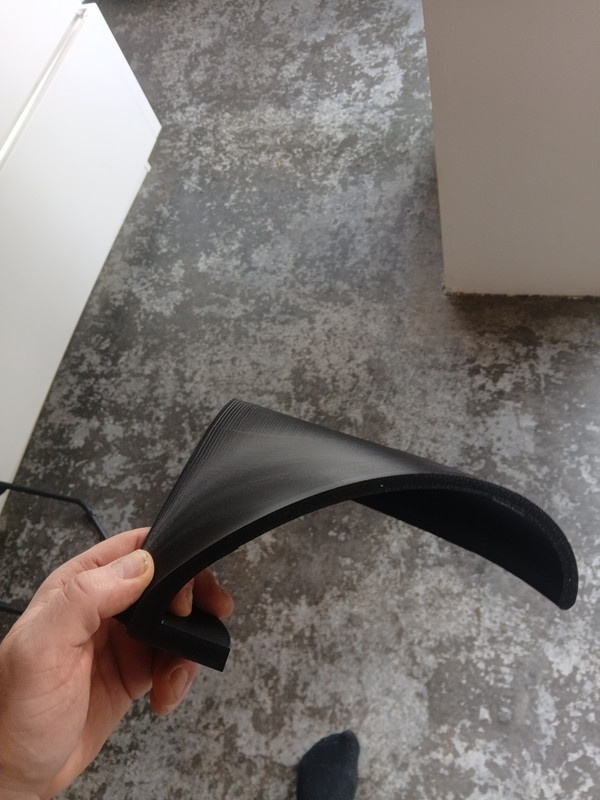

Au final ca donne ca :

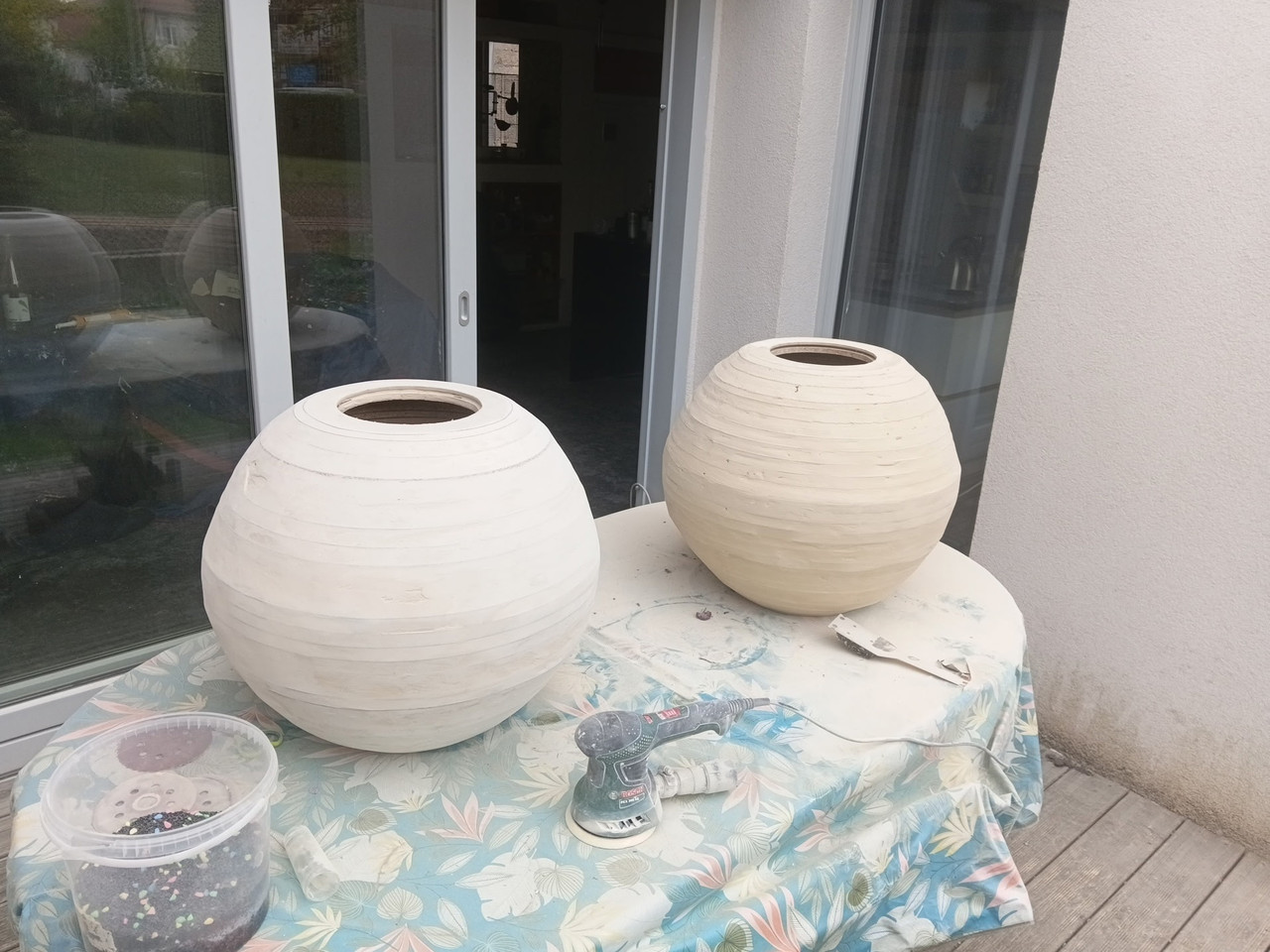

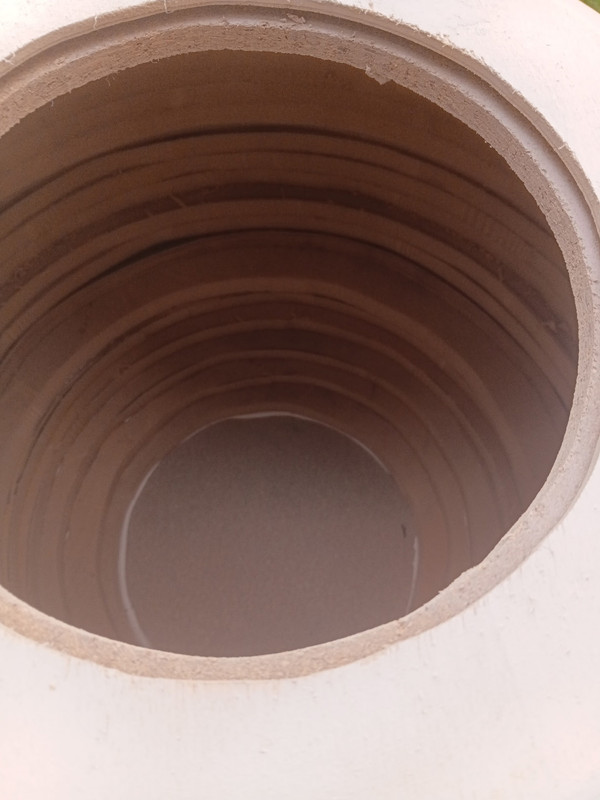

Côté spheres, il y a encore enormement de travail :

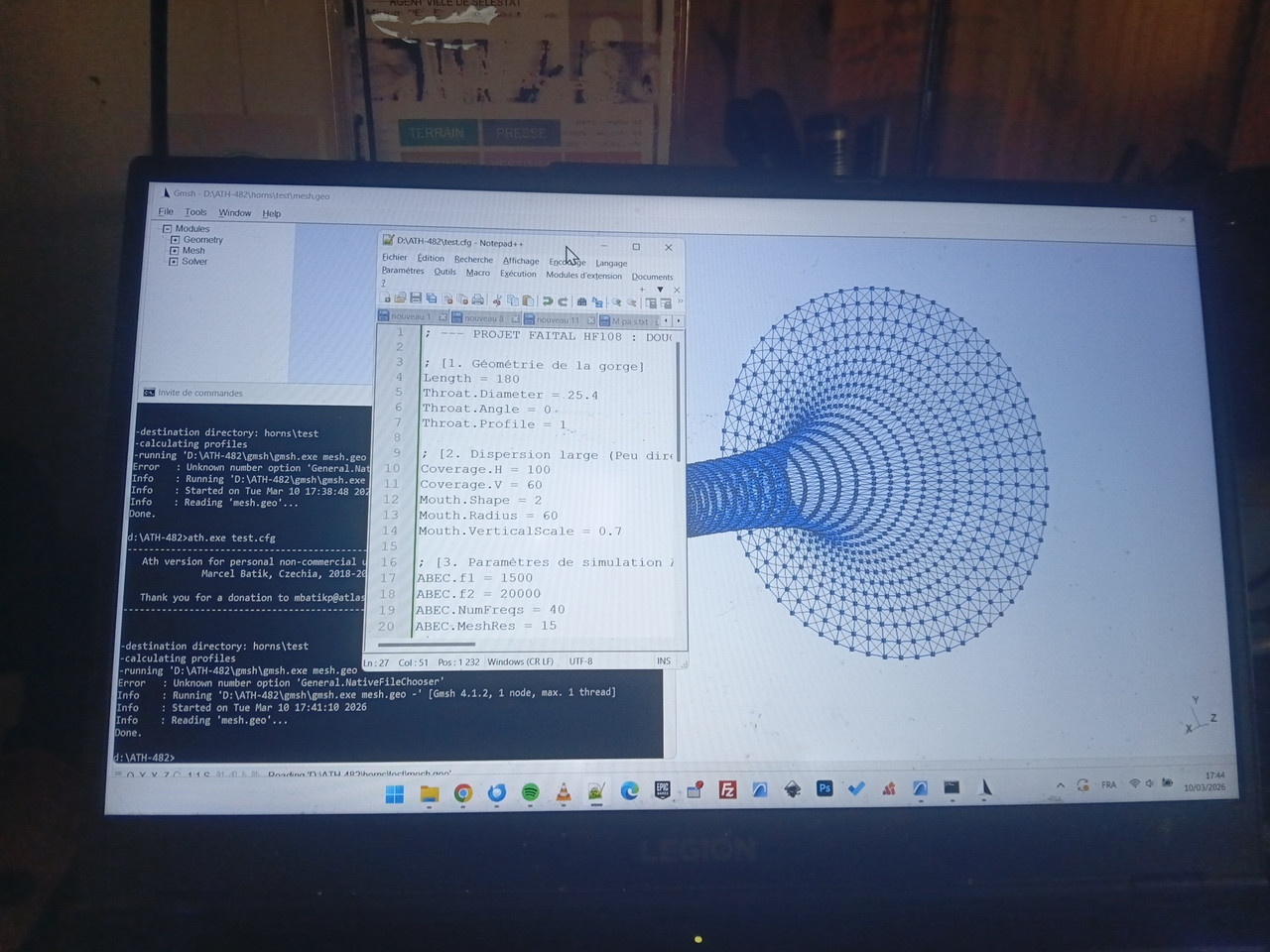

Pour la conception des horn j’ai également utilisé ath.

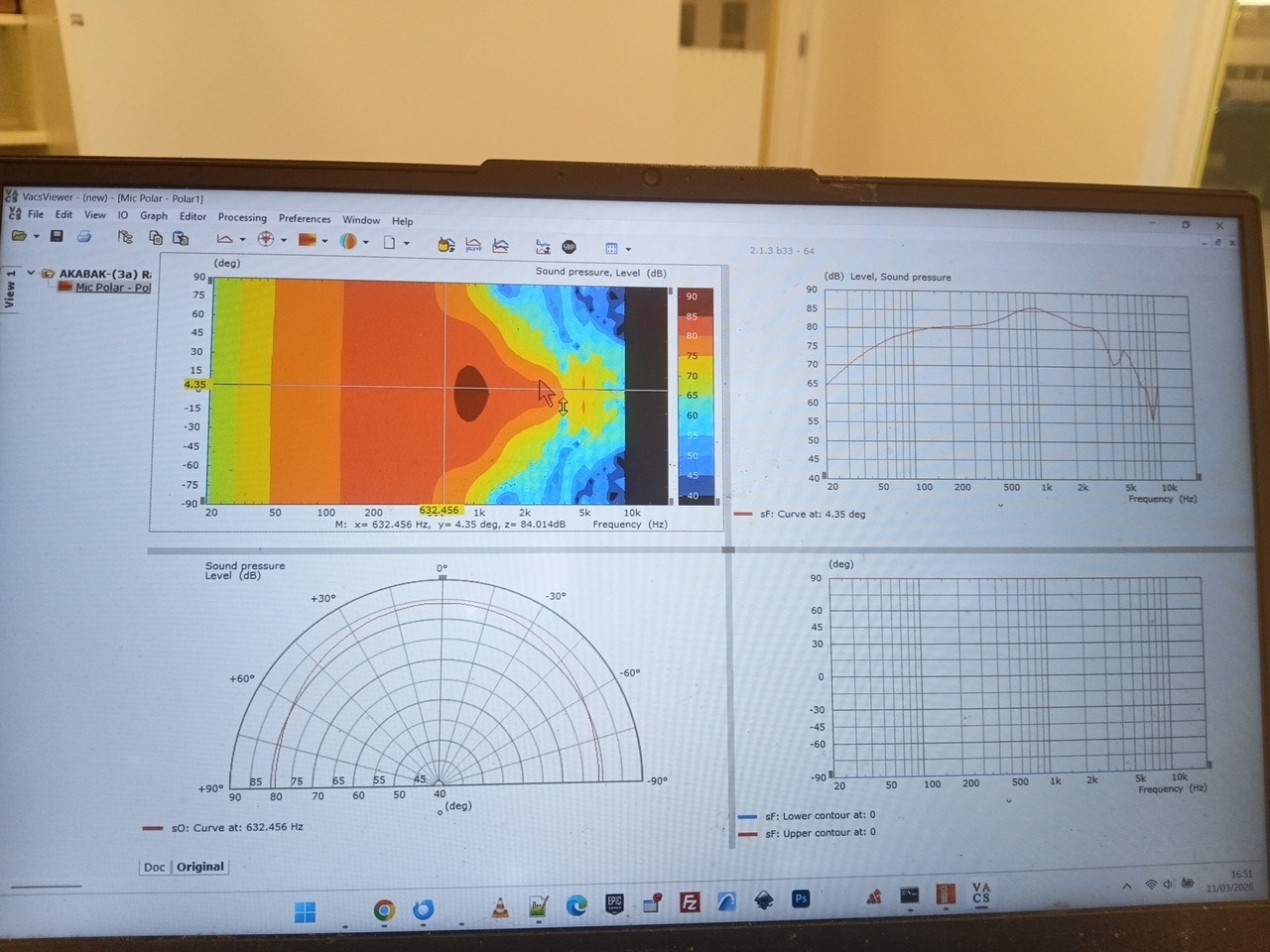

J’ai fais énormément d’essais pour trouver le bon profil. Ci-dessous l’un deux... catastrophique
