Filtres passifs à 6dB

[Jean-Paul]

Bonjour

Un sujet pour explorer les filtres à 6dB sur plusieurs enceintes deux voies.
Je suis parti sur l'article de Rodd Elliot pour commencer:
https://sound-au.com/articles/6db-xover.htm

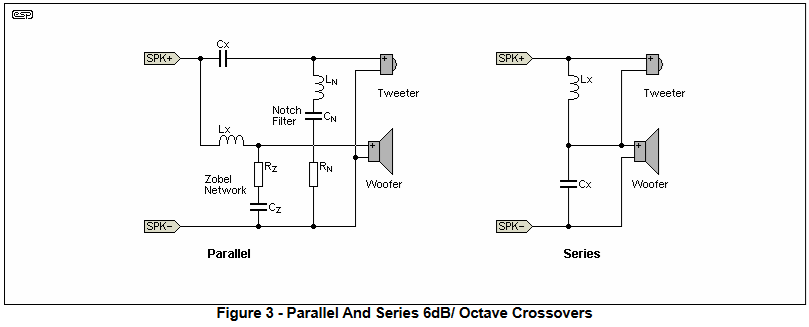

Comme une seule copie des schémas est tolérée: le schéma qu'il utilise dans son article:
[img][/img]

On peut faire soit un filtre série ou un parallèle avec des corrections d'impédance. Comme dit dans l'article le baffle step et l'alignement temporel ne sont pas pris en compte.
Lui est fan du filtre série. Je me suis fait deux boites d'essai, une de 25 litres et l'autre de 50 litres pour essayer tout ça.
avec plusieurs HP. Des membranes aluminium, papier traité, Nextel et Aérogel pour les woofers.
Ça va du basique à 50 € au cher à 400 €, des guides d'ondes pour certains tweeters. Un 8" et trois 6.5":

[img][/img]

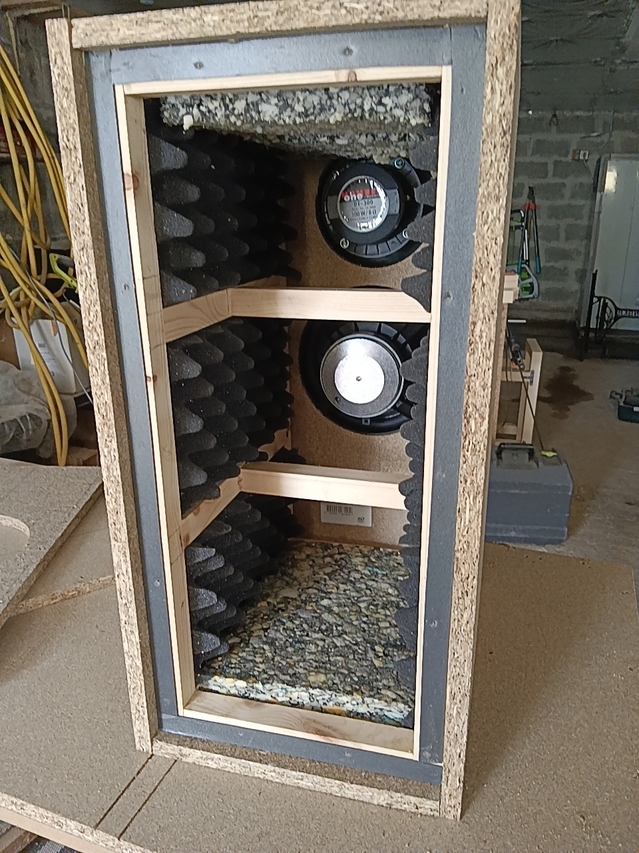

Les renforts dans les boites et des façades démontables pour pouvoir changer de HP:

[img][/img]

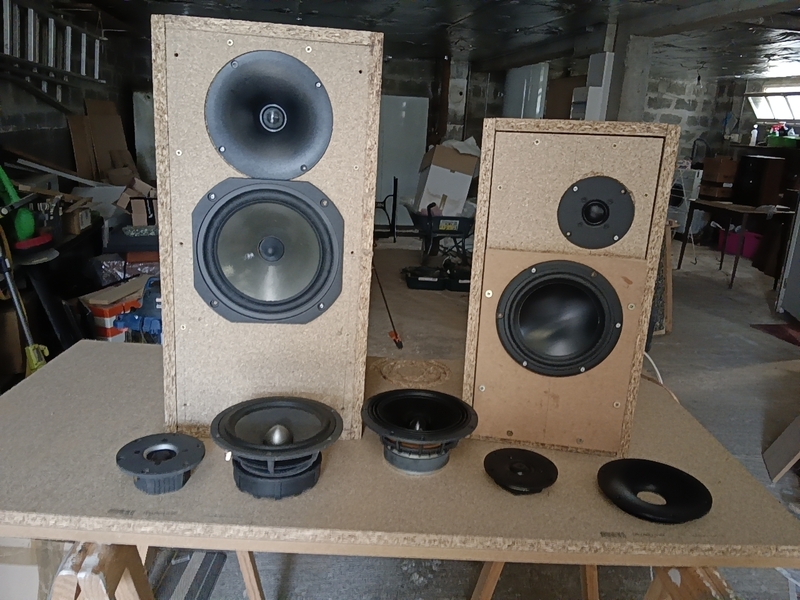

Pour faciliter le filtre les tweeters sont décalés pour avoir une réponse avec le moins d'ondulations possible . Sauf ceux avec un guide d'onde.

[img][/img]

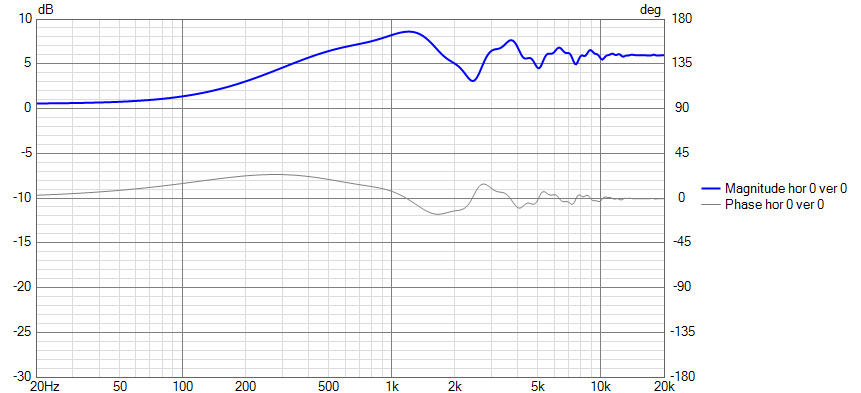

Centré:
[img][/img]

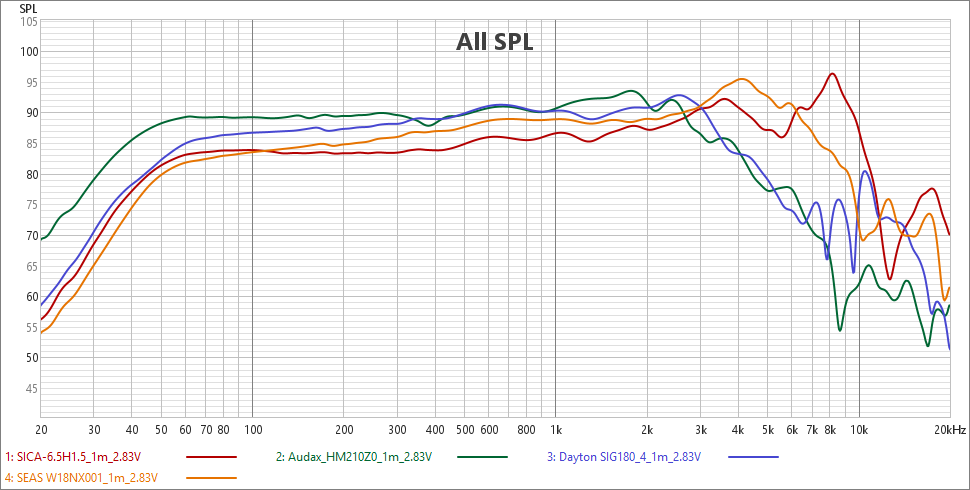

Les mesures SPL des woofers dans les boites, les modèles sont dans la légende:

[img][/img]

a correspond au mesures fabricant.

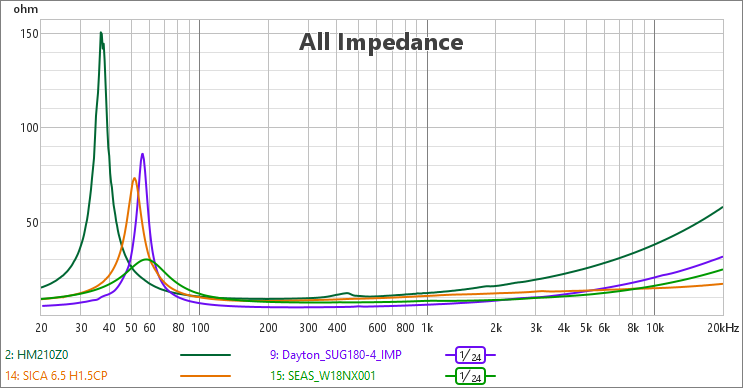

La mesures des FS à l'air libre:

[img][/img]

On est bien loin des valeurs optimistes des data sheets fabricant, de même pour les QTS.

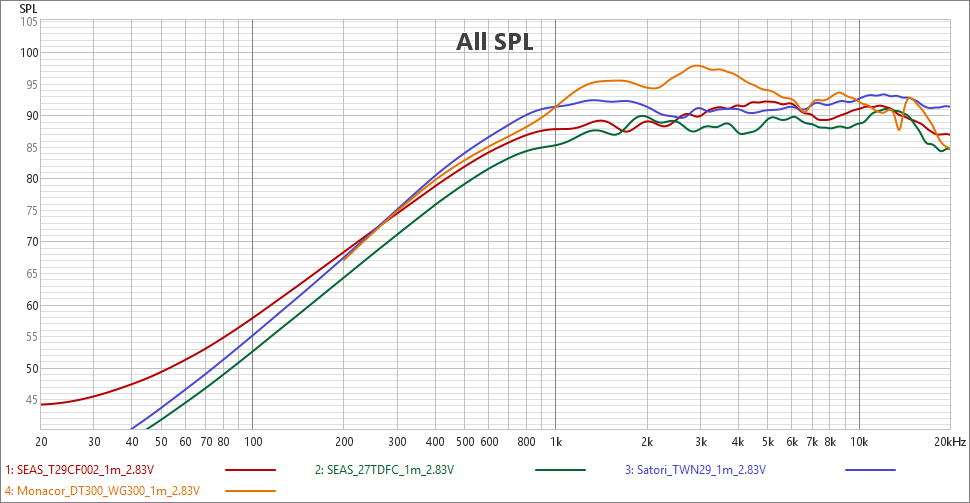

Les mesures SPL des tweeters dans les boites, de même les modèles sont dans la légende:

[img][/img]

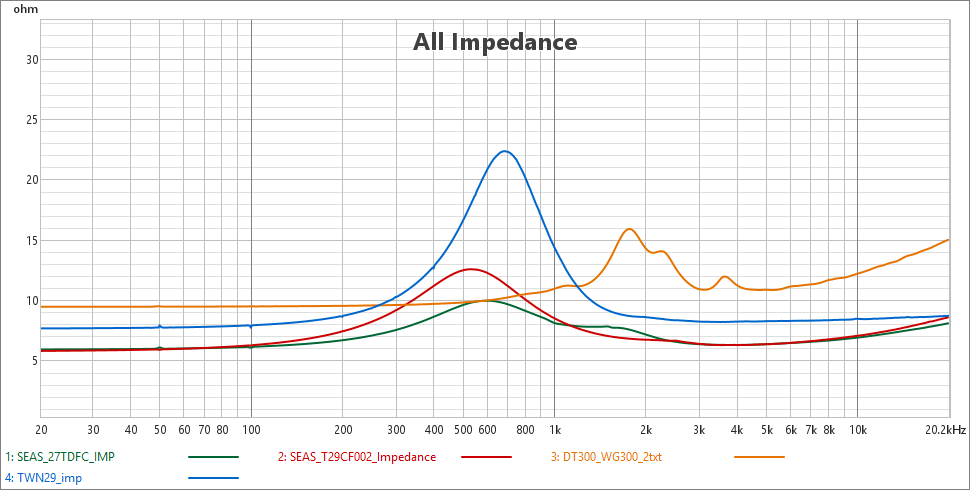

Les mesures des FS des tweeters, là ça correspond aux data sheets.

[img][/img]

Ça aura une une importance pour les filtres.

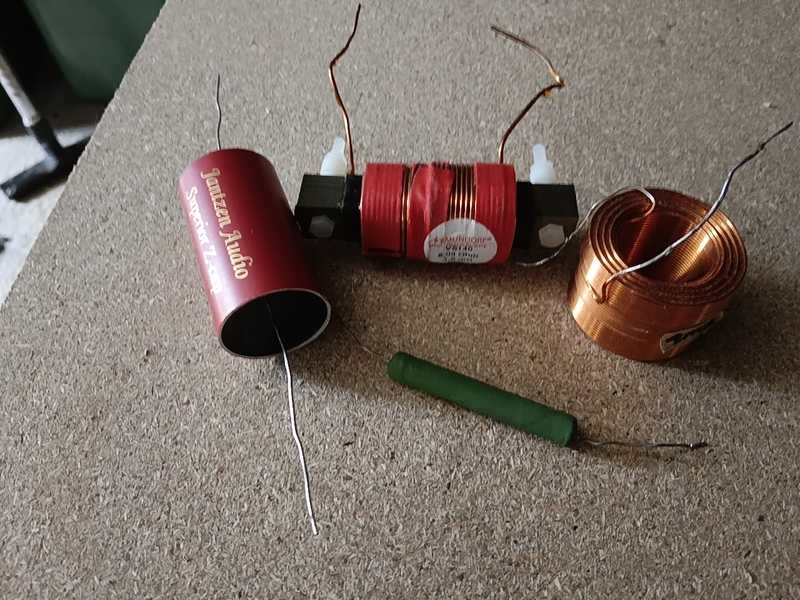

Les filtres sont réalisés avec des condensateurs Jantzen rouges, des selfs Mundorf BS140 ou VS140, des résistances MOX et pour les circuits de correction des self à air.
On pourra écouter les différences entre des composants plus haut de gamme et plus basiques, j'indiquerais les modèles.

[img][/img]

Donc tout ça évidemment mesuré sous tous les angles et avec des captures pour écouter au casque ce que ça donne. Il va y avoir de la lecture.
Rastabill va être content.

Voilà pour planter le décor. La suite au prochain épisode.

Jean-Paul

[rastabill]

Je suis prêt
Moi qui me demandais si tu avais fait la finition de tes enceintes à lignes acoustique.?

[Jean-Paul]

Moi qui me demandais si tu avais fait la finition de tes enceintes à lignes acoustique.?

Non, j'achète le matériel au fur et à mesure. Du coup j'ai fait ça, j'avais tout sous la main sauf deux résistances.
