Enceintes 3 voies full Kartesian : Petite Stella

[jtwildduck]

Merci pour ces liens et conseils !

Je vais surement tester 2 profils :






Sinon, voici la situation de mesures précédente

[nono56]

Bonsoir, je pense que ton profil 1 est trop "fermé", la directivité va être forte

Le 2 avec un rebroussement n'a jamais été envisagé
Dans l'esprit 'peu profond" j'ai un exemple qui semble donner de bons résultats

Bien voir qu'il a rajouté une plaque sur le chassis existant

---

au bord de l'extérieur de la suspension, la hauteur cylindrique est faible = 1mm

[Fledermaus]

Justement, quand tu vois le DI il semble souhaitable d'ajouter un peu de directivité en début de bande du tweet, au raccord avec le mid... là sur les courbes il y a le mid qui se resserre en montant et le tweet qui arrose au-dessus, avant de se resserrer - irrégulièrement - à son tour - si on pouvait du même coup rapprocher la directivité du tweet de celle du mid au raccord et réduire les artefacts de diffraction, ça serait tout bénef...

[nono56]

Bonjour, vu le contexte je pense qu'un WG proche du DXT est opportun, de quoi te convaincre


convertisseur decimal
Notes que:
Un pav fait baisser les fréquences au dessus de 10 kh ,puisque diffuse + large, ici c'est la bouche qui agit
entrée bouche cylindrique courte ou angle 20° env ou +
La fin de bande réelle 10 kh et + est moins belle que le sonogramme SEAS
Si tu réussis, tu pourras le suggérer à KARTESIAN!
Car entre nous ,sa version fait bricolage, bien qu'il me semble avoir vu des produits récents (PMC) avec cela

---

https://www.diyaudio.com/community/threa...90/page-57

[nono56]

En mettant de l'ordre dans le fichier contenant ton projet, j'ai vu que le PH TW est un LR12 ,je te suggère un Butt..,cela devrait remonter le 3 kh , attention , les LR en fréquences sont définis à - 6db ,les Butt à - 3

[jtwildduck]

Salut Nono56,
Pour moi c'est pas vraiment un pb car hors axe (10°, 20°) il y a une petite bosse a 3kHz. Donc rattrape le niveau...

[jtwildduck]

Salut à tous,

Je viens d'effectuer les mesures avec les "pavillons" DIY imprimés en ABS.



Pour rappel, le Twt28_vMS avec son pavillon d'origine

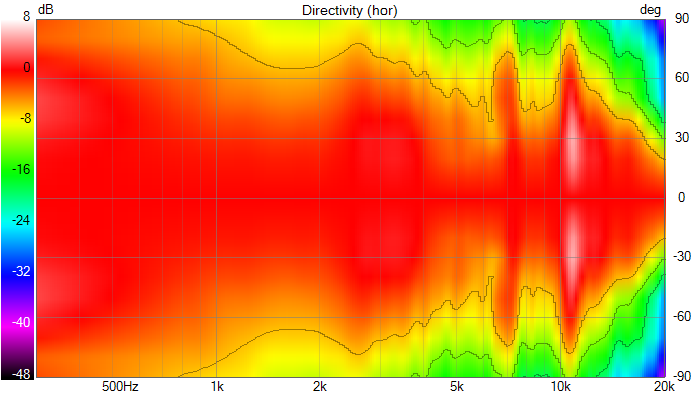

Avec le pavillon N°1

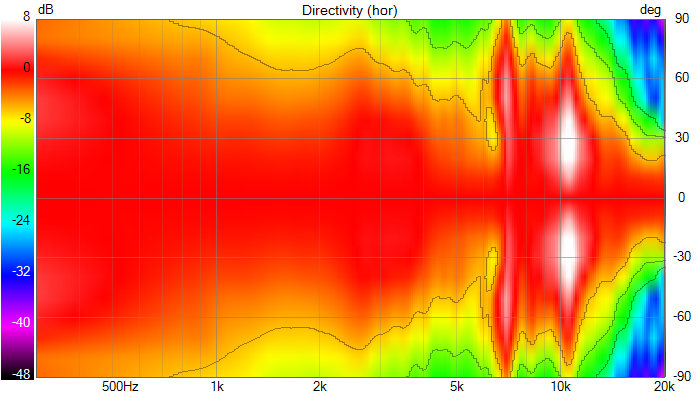

Avec le pavillon N°2



Bon... Je pense que le pavillon d'origine est meilleur non ?

Les mesures ici

[Audiopavillon]

Bon... Je pense que le pavillon d'origine est meilleur non ?
Ben ouais ...

[Jean-Paul]

Bon... Je pense que le pavillon d'origine est meilleur non ?

Ben oui

Le N°1

[img][/img]

Le N°2

[img][/img]

[Audiopavillon]

Ca pourrait être intéressant de voir ce que donne un profil JMLC ...
Pour un tweeter de 25-28mm cut-off 1000Hz on obtient un pavillon diamètre 90 et profondeur 25
